1  Ročna radijska postaja

Oprema:

1.1 Kaj je ročna radijska postaja?

Ročna radijska postaja (v vsakdanjem jeziku pogosto imenovana voki-toki ali walkie-talkie) je prenosna, ročna naprava za dvosmerno brezžično komunikacijo. Za razliko od navadnega radijskega sprejemnika, ki radijski signal samo sprejema, ročna radijska postaja radijske valove tako sprejema kot tudi oddaja.

Zaradi svoje mobilnosti in neodvisnosti od mobilnih omrežij je ključno orodje v reševalnih službah, industriji in pri dejavnostih na prostem.

1.1.1 Kako deluje?

  • Poldupleksni način (Half-duplex): Naprave delujejo tako, da na isti frekvenci (kanalu) v določenem trenutku lahko govori le ena oseba. Ko nekdo oddaja signal, drugi na istem kanalu poslušajo.
  • Gumb Pritisni za govor (PTT - Push-to-Talk): Za oddajanje govora morate pritisniti in držati poseben gumb na strani naprave. Ko gumb izpustite, se naprava preklopi nazaj v način sprejemanja.
  • Neodvisnost od infrastrukture: Ročne postaje komunicirajo neposredno druga z drugo. To pomeni, da delujejo tudi v globokem gozdu, gorah ali ob naravnih nesrečah, ko mobilna omrežja (GSM) odpovejo.

1.1.2 Glavne vrste in uporaba

Glede na namen uporabe ročne radijske postaje delimo v tri glavne kategorije:

  1. Profesionalne postaje (zaščita in reševanje): Uporabljajo jih gasilci, policija (Tetra), reševalci (ZARE) ter varnostne službe. So izjemno robustne, odporne na vodo, prah in udarce. Danes so večinoma digitalne (DMR) in omogočajo šifriranje pogovorov ter sledenje prek GPS.
  2. Brezlicenčne postaje (PMR 446): Delujejo na prostem frekvenčnem pasu 446 MHz. Uporaba je brezplačna in ne zahteva nobenih izpitov. Najpogosteje jih srečamo kot rekreacijske voki-tokije pri pohodništvu, smučanju, na gradbiščih ali kot otroške igrače. Doseg je omejen (običajno od 500 m do nekaj kilometrov, odvisno od terena).
  3. Radioamaterske postaje: Namenjene so licenciranim radioamaterjem, ki so opravili strokovni izpit. Te postaje so zmogljivejše, omogočajo ročno vnašanje frekvenc (najpogosteje na pasovih VHF in UHF) ter povezovanje preko repetitorjev, kar močno podaljša doseg komunikacije. Prav tako večina radioamaterskih radijskih postaj omogoča dvokanalni (dualchannel) način delovanja – hkrati poslušamo 2 različni frekvneci oziroma kanala.

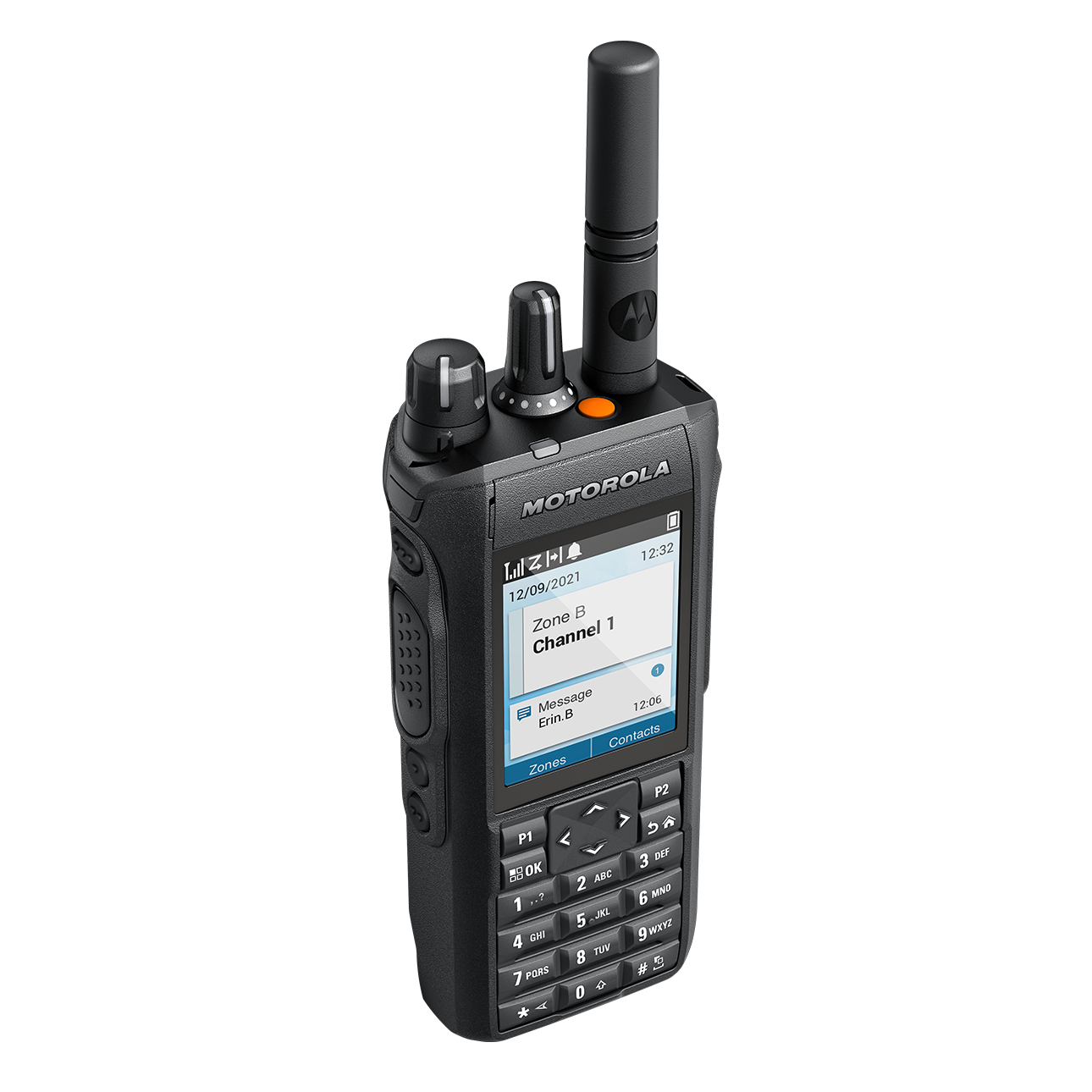

Motorola R7

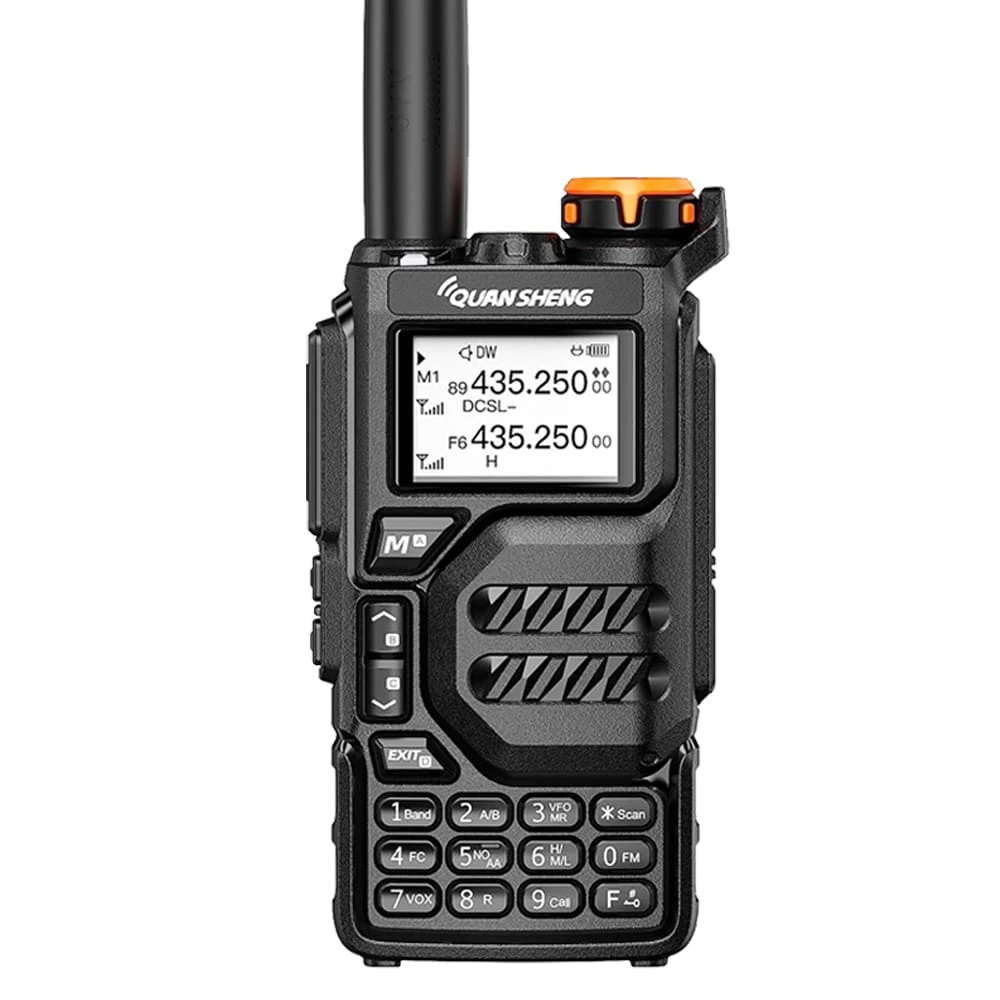

Quansheng UV-K5

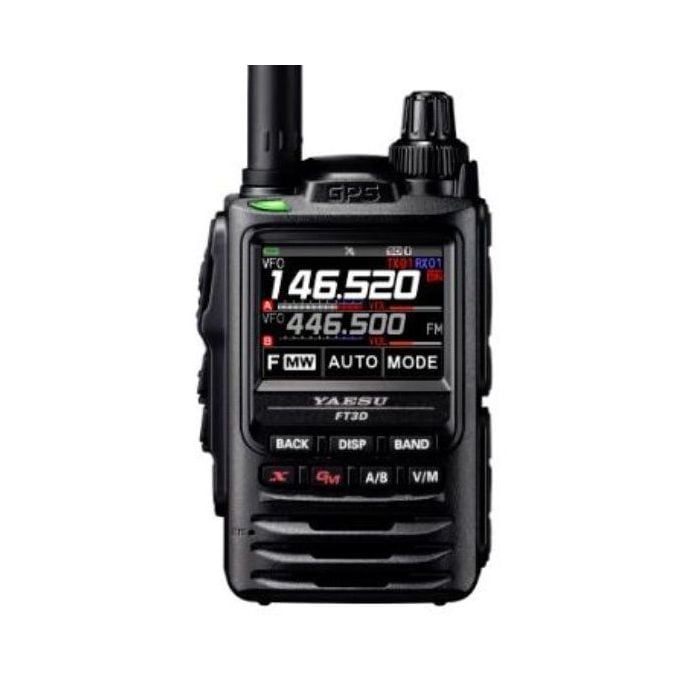

Yaesu FT3D

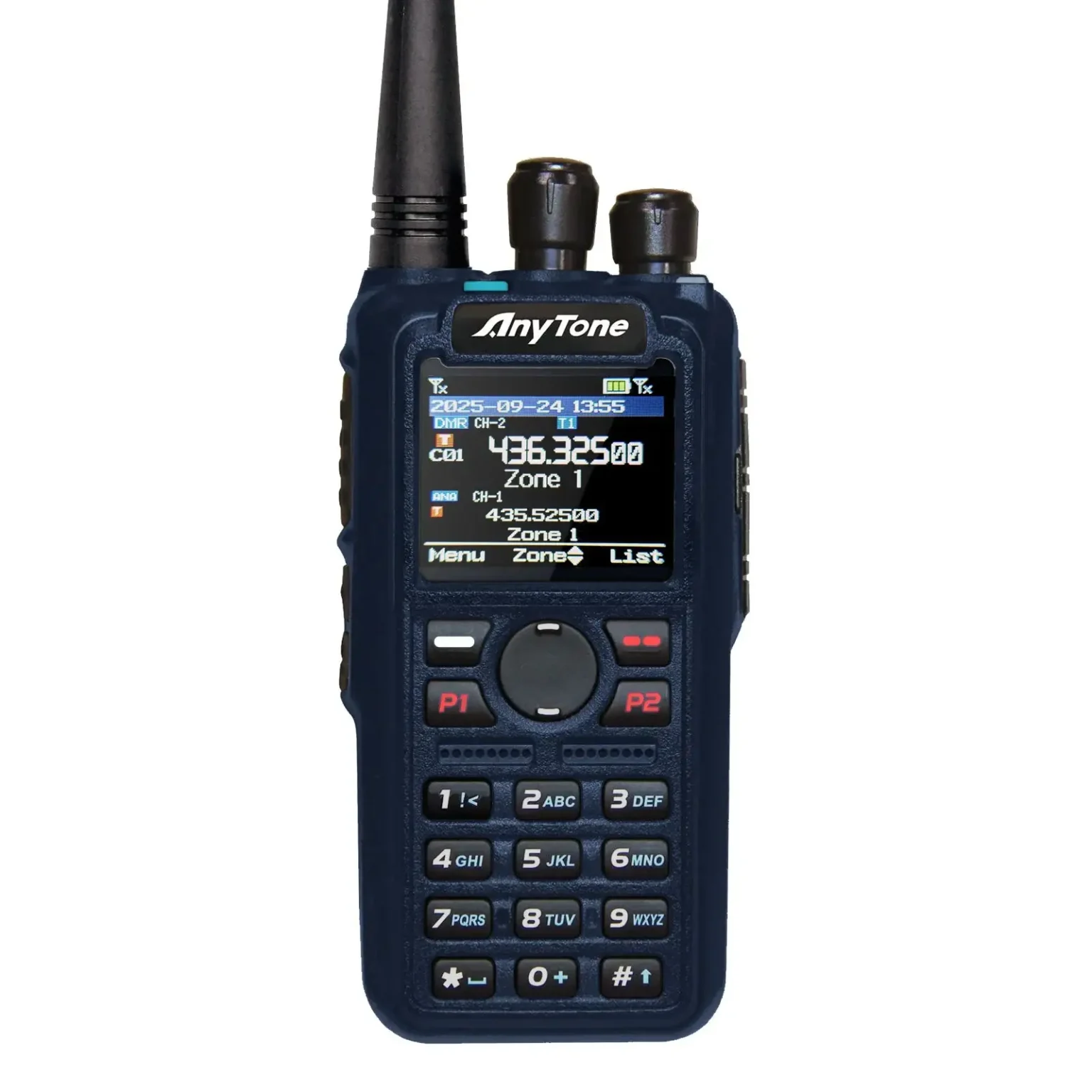

Anytone AT-D890UV

1.2 Sestavni deli radijske postaje

Radijska postaja je sestavljena iz oddajnika in sprejemnika, med katerima preklaplja s pritiskom tipke PTT. Oddajnik signal iz mikrofona pretvori v radijske valove, ki jih izseva preko antene. Sprejemnik sprejete radijske valove sprejme in jih pretvori v signal, ki se lahko predvaja na zvočniku.

Blokovni diagram zgradbe radijske postaje

Na tečaju se bomo posvetili ročni radijski postaji Quansheng UV-K5(8). Radijska postaja omogoča vse funkcionalnosti, ki so primerne za radioamaterje, hkrati pa skupnost razvija programsko opremo, ki nadgradi funkcionalnosti vgrajene.

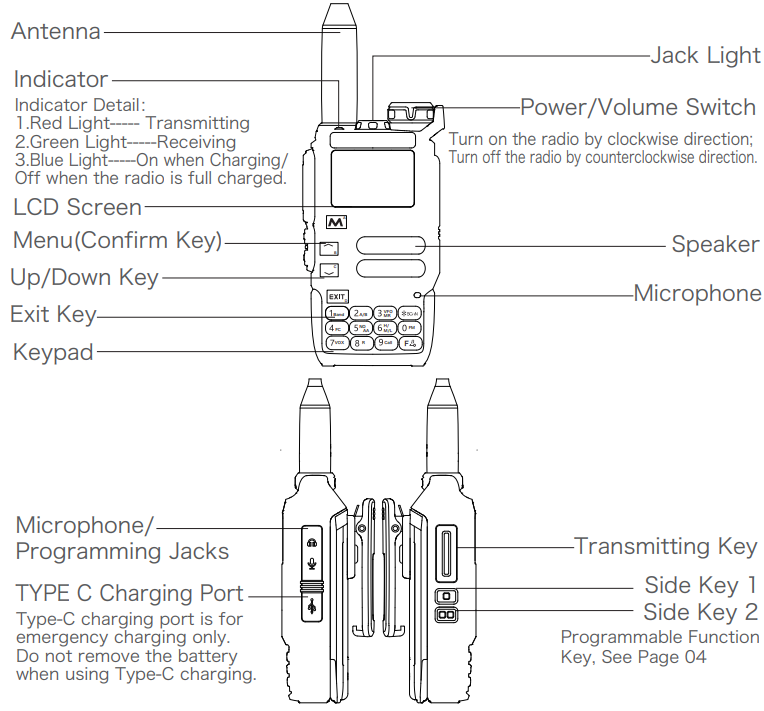

Sestavni deli radijske postaje Quansheng UV-K5
  1. Antena - oddaja in sprejema radijske signale
  2. Indikatorska LED - Prikazuje stanje radijske postaje
    • 🔴 rdeča - postaja oddaja signal
    • 🟢 zelena - postaja sprejema signal
    • 🔵 modra - postaja se polni
  3. LCD-zaslon - prikazuje frekvenco oziroma kanal ter različne informacije, kot so moč oddajanja, stanje baterije, signal, CTCSS/DCS in način delovanja
  4. MENU / potrditvena tipka - odpre meni in potrjuje izbiro oziroma nastavitev
  5. Tipki GOR/DOL - premikanje po menijih ter izbira kanalov ali spreminjanje frekvence
  6. EXIT / izhodna tipka - izhod iz menija oziroma preklic trenutne operacije
  7. Tipkovnica - omogoča neposreden vnos številk, frekvenc in uporabo različnih funkcij radijske postaje.
  8. Svetilka - vgrajena LED-svetilka za osvetljevanje okolice
  9. Stikalo za vklop in nastavitev glasnosti - z vrtenjem:
    • v smeri urinega kazalca postajo vklopimo in povečujemo glasnost
    • v nasprotni smeri jo izklopimo oziroma zmanjšujemo glasnost
  10. Zvočnik - iz njega slišimo sprejeti radijski signal oziroma govor
  11. Mikrofon - pretvarja naš govor v električni signal, ki se nato pri oddajanju modulira na radijski signal
  12. Mikrofonski/programljivi priključek - namenjen priključitvi zunanjega mikrofona oziroma slušalk ter kabla za programiranje nastavitev radijske postaje z računalnikom
  13. USB-C priključek za polnjenje - omogoča polnjenje prek USB-C. Pri prikazanem modelu je označen kot zasilno polnjenje; navodila opozarjajo, naj se med takim polnjenjem baterije ne odstranjuje
  14. PTT - pritisni za oddajanje (Push-To-Talk) - ko tipko pritisnemo in držimo, radijska postaja oddaja, ko jo spustimo, se vrne v sprejem
  15. Stranski tipki 1 in 2 - programirljivi funkcijski tipki

1.3 Uporaba radijske postaje

  1. Vklopimo radijsko postajo z vrtenjem gumba za glasnost v smeri urninega kazalca. Glasnost nastavimo na približno \(\frac{2}{3}\) glasnosti.

  2. S tipkama GOR/DOL izberemo želeni kanal oziroma s tipkovnico vpišemo želeno frekvenco. Če radijsko postajo želimo zamenjati med kanalnim in frekvenčnim načinom najprej pritisnemo tipko F in nato tipko 3.

  3. Preverimo, ali smo nastavili pravilen kanal ali frekvenco.

  4. Preverimo, ali imamo izbran pravi kanal za oddajo (A ali B). Izbran kanal je na radijski postaji označen s puščico, med njima pa preklapljamo z pritiskom tipke F in nato tipke 2.

  5. Med sprejemanjem poslušamo signal, ki ga postaja sprejema preko zvočnika. Zelena indikatorska lučka nam pove, če radijska postaja sprejema signal. Pred oddajanjem vedno preverimo, ali je frekvenca prosta.

  6. Med oddajanjem radijsko postajo držimo približno 5-10 cm od naših ust. Za oddajanje pritisnemo in držimo tipko PTT in po kratkem premoru jasno povemo naše sporočilo. Po končanem sporočilu tipko PTT izpustimo.

PomembnoZapomnite si

Pred prižigom radijske postaje vedno preveri, če je antena priklopljena. Oddajanje z radijsko postajo brez priklopljene antene lahko poškoduje vašo radijsko postajo.

1.4 Vaja

  1. Razstavite ročno radijsko postajo, poimenujte njene dele in jo ponovno sestavite.

  2. S kolegom poiščite prost PMR kanal in si izmenjajte informacije o vašem imenu, vremenu in trenutnem času v UTC.

  3. S kolegom poiščite prosto radijsko frekvenco med 446,00625 MHz in 446,19375 MHz in si izmenjajte informacije o vašem imenu, vremenu in trenutnem času v UTC.
